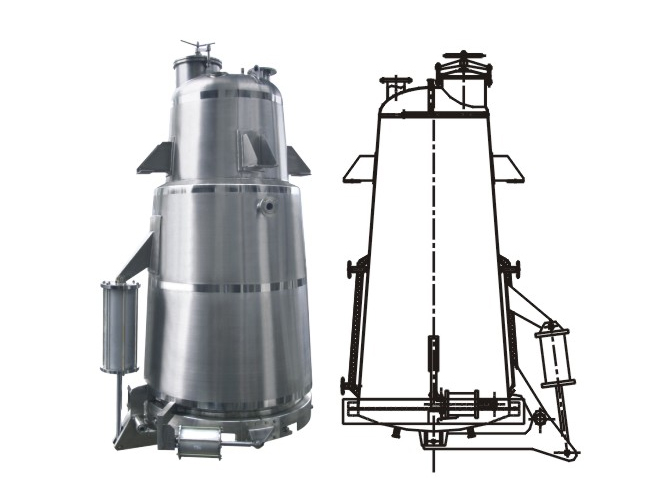

TQ-D倒锥型提取罐
所属分类:浓缩系列
详细介绍

▲产品用途

本设备适用于制药、食品、生物、化工等行业,常用于中草药有效成分及芳香油的提取,是中成药生产过程中普遍采用的设备。

▲产品特点

1、 全套设备主要由提取罐体、冷凝器、冷却器、油水分离器、消泡器、过滤器、控制箱等部分组成。

2、 设备主要形式有正锥式、蘑菇式、直筒式、斜锥式、倒锥式。可作静态提取,也可根据生产工艺需要,配置搅拌器作动态提取。

3、 采用先进的密封技术,可在常压、负压、正压、强制循环、热回流等多种条件下,通过水煎、温浸、渗漉等方式进行操作。

4、 针对大口径出渣门,我公司专门设计了多汽缸安全出渣门。不仅操作方便,而且保证安全可靠、不渗漏。

5、 针对大容量提取罐,我公司专门设计了快速出液装置。节省出液时间,提高生产效率。

6、 针对粉末状物料的提取,我公司设计了高效的提取和出液方式。

▲主要技术参数

型号 0.5m³ 1m³ 2m³ 3m³ 4m³ 6m³ 8m³ 10m³
全容积(L) 650 1200 2300 3300 4300 6400 8600 11000
罐内设计压力(Mpa) <0.1
夹套设计压力(Mpa) ≤0.3
压缩空气压力(Mpa) 0.6-0.7
投料口直径(mm) 350 400 400 400 400 450 500 500
排渣口直径(mm) 500 800 800 800 800 1000 1000 1000
加热面积(m²) 2.7 3.6 5 6.5 7.5 11 13 15
冷凝面积(m²) 3 4 5 6 8 8 12 15
冷却面积(m²) 0.5 0.5 1 1 1 1.5 1.5 1.5
外形尺寸(m) 1.5*1.5*4 3*3*5 3*3*5.5 3*3*6.2 3.5*3.5*6.7 4*4*7 4*4*8 4*4*10

注:以上数据为标准型,可根据用户特殊要求定做。
